Produktinformation

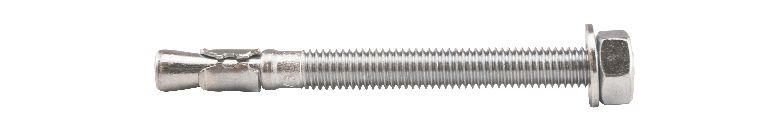

MFT Ekspansjonsbolt

Elektrolytisk forsinket

  • 850006 Ekspansjonsbolt ELF (a)
    • asdfasdf
  • 850006 Ekspansjonsbolt ELF (c)
    • asdfasdf
  • 850006 Ekspansjonsbolt ELF (b)
  • 850006 Ekspansjonsbolt ELF (a)
  • 850006 Ekspansjonsbolt ELF (c)
  • 850006 Ekspansjonsbolt ELF (b)
Varenr.:
850006
EAN-nr.:
7034358500069
Dimension (D x max fæste/L):
M8 x 30/93 mm
Dim.:
M8
Max fæste:
30 mm
Længde:
93 mm
Overfladebelægning:
El.forzinket
:
CE-ETA
Bor- dybde:
65 mm
Gevind- længde:
50 mm
Antal/pakke:
50
  • #001 - CE
  • #001 - CE-ETA
Egenskaber
MFT Ekspansjonsbolt Elektrolytisk forsinket i korrosjonsklasse C1. Typegodkjent med ETA 24/0346 teknisk vurdering og er CE-merket. For urisset betong - min. B20/25. Høye utrekksverdier men krever godkjente kant og innbyrdes avstand.
YDERLIGERE OPLYSNINGER

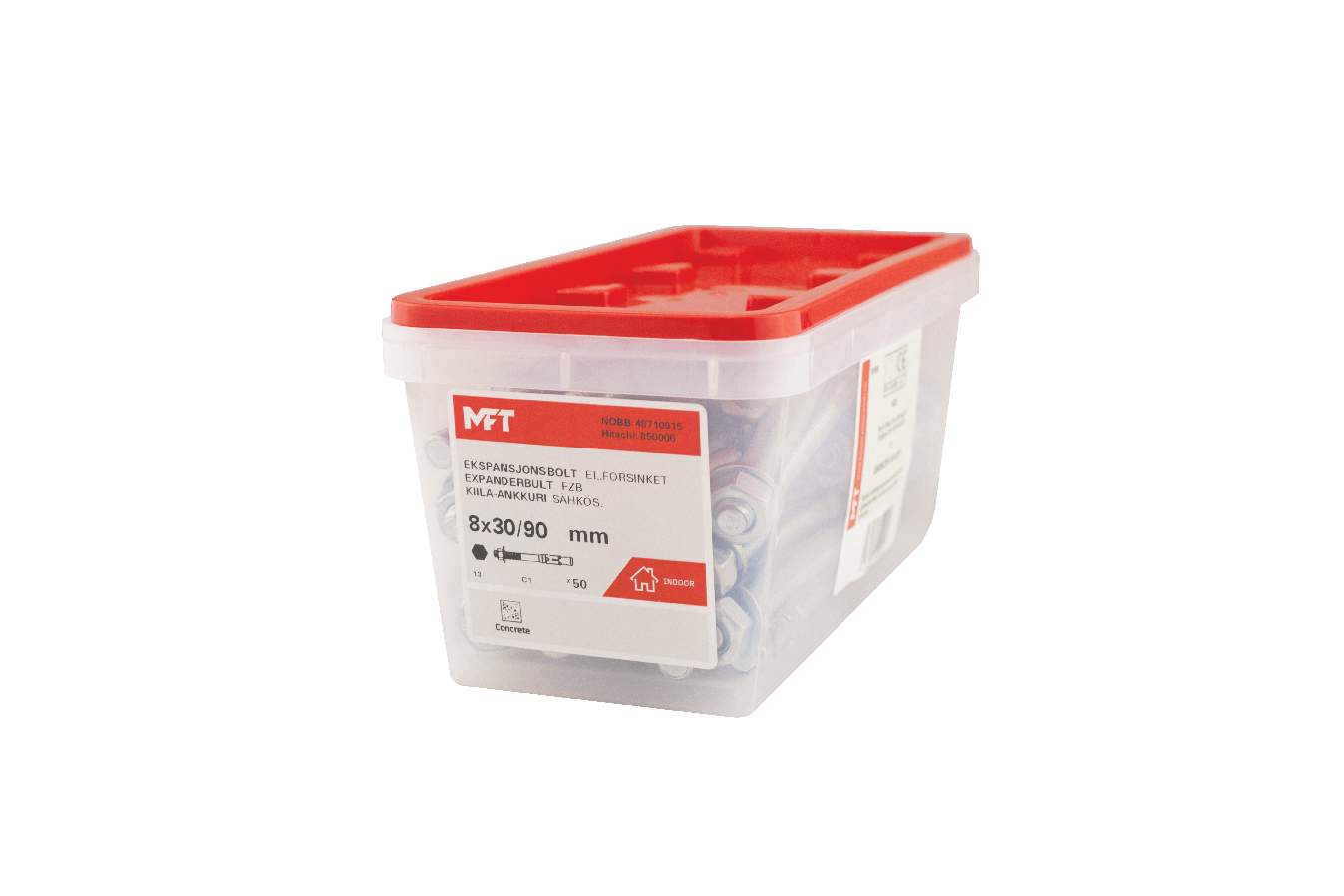

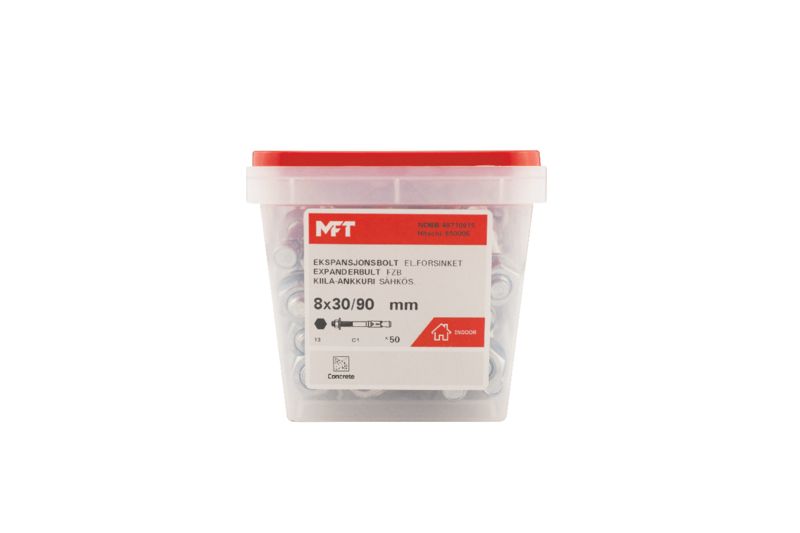

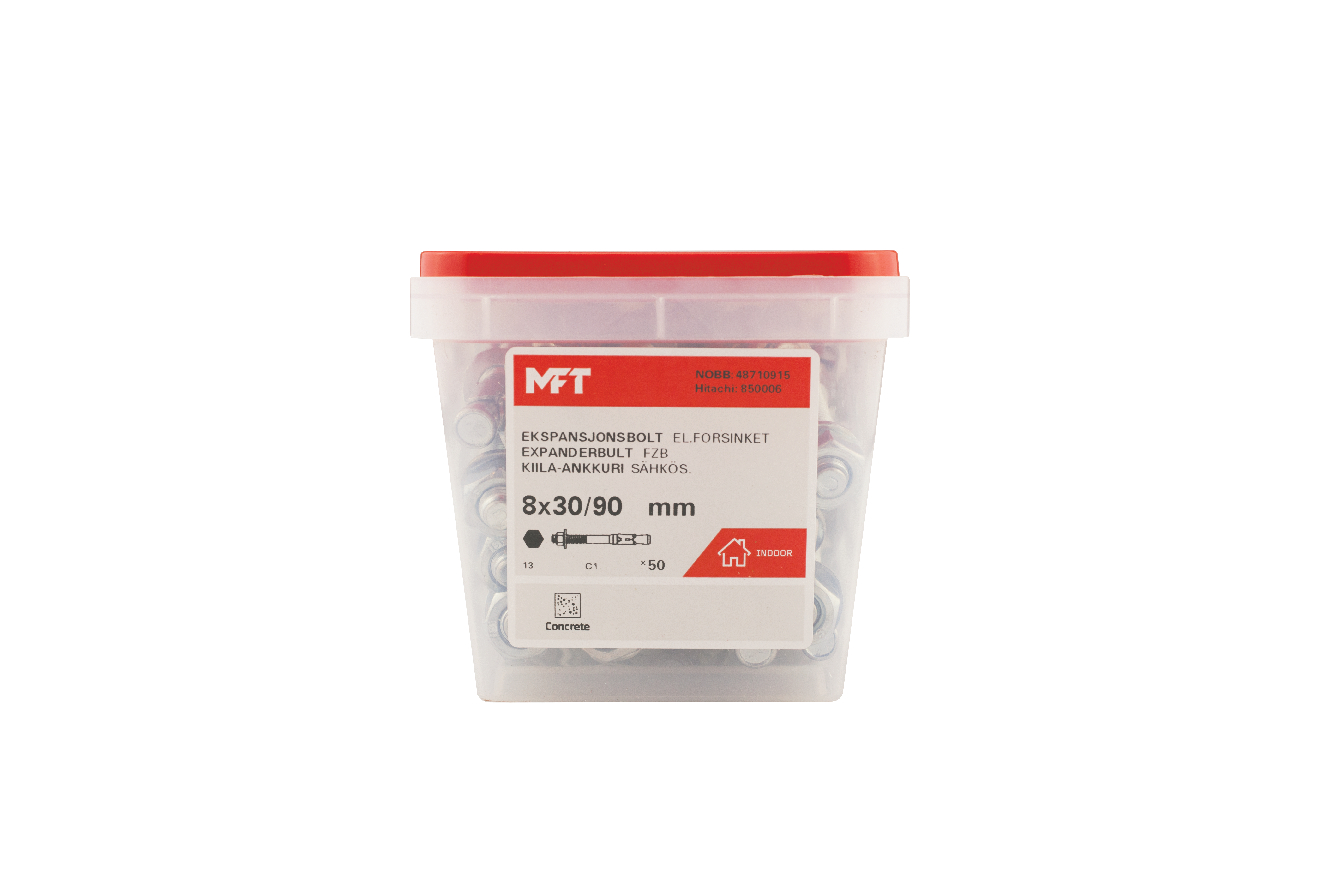

MFT Ekspansjonbolt ETA-13/0369 teknisk vurdering og CE-merket. Leveres i solid plasteske. Innhold 50 stk/eske.

MFT Ekspansjonsbolt Elektrolytisk forsinket for innendørs bruk er bergnet for innfesting av stål og tredetaljer som beslag, rigler, rekkverk, sviller, beslag mot urisset betong. MFT ekspansjonbolt skal brukes i borhull som er lik boltens diameter, dvs gjennomgående montering. Mutteren dras til når bolten er banket inn og flukter med festeobjektet. Ved tiltrekking drar boltens nedre koniske del seg over klipset og gir ekspansjon.

Dim. Mont. dyb. Max udtræk B20/25 Max udtræk B30/35 Max udtræk B40/50 Max skær B20-B60 Tiltr.- mom. Top nr.
M6 30 1,3 kN 1,5 kN 1,7 kN 1,6 kN 6 Nm 10
M6 35 2,4 kN 2,8 kN 3,2 kN 2,8 kN 6 Nm 10
M8 30 1,4 kN 1,6 kN 1,8 kN 1,9 kN 15 Nm 13
M8 40 3,6 kN 4,2 kN 4,8 kN 4,4 kN 15 Nm 13
M10 35 2,5 kN 2,9 kN 3,3 kN 2,2 kN 25 Nm 17
M10 50 4,8 kN 5,6 kN 6,3 kN 6,5 kN 25 Nm 17
M12 45 3,5 kN 4,3 kN 4,9 kN 3,0 kN 50 Nm 19
M12 60 9,5 kN 11,6 kN 13,4 kN 10,5 kN 50 Nm 19
M16 65 6,0 kN 7,3 kN 8,5 kN 13,7 kN 100 Nm 24
M16 85 16,7 kN 20,4 kN 23,5 kN 19,3 kN 100 Nm 24
M20 95 17,0 kN 20,7 kN 24,0 kN 19,3 kN 100 Nm 30
