MFT Ekspansjonsbolt

Syrefast A4

  • 850611 Ekspansjonsbolt A4 (a)
    • asdfasdf
  • 850611 Ekspansjonsbolt A4 (c)
    • asdfasdf
  • 850611 Ekspansjonsbolt A4 (b)
  • 850611 Ekspansjonsbolt A4 (a)
  • 850611 Ekspansjonsbolt A4 (c)
  • 850611 Ekspansjonsbolt A4 (b)
Varenr.:
850611
EAN-nr.:
7034358506115
Dimension (D x max fæste/L):
M10 x 50/120 mm
Dim.:
M10
Max fæste:
50 mm
Længde:
120 mm
Overfladebelægning:
Syrefast (A4)
:
CE-ETA
Bor- dybde:
120 mm
Gevind- længde:
85 mm
Antal/pakke:
50
  • #001 - CE
  • #001 - CE-ETA
Egenskaber

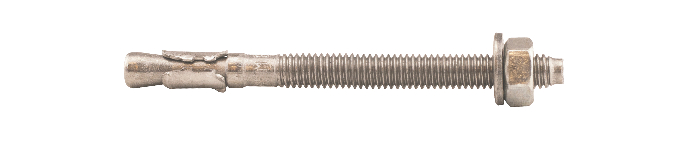

MFT Ekspansjonsbolt Syrefast A4 (SUS316) i korrosjonsklasse C5. Typegodkjent med ETA-13/0370 teknisk vurdering og er CE-merket. For urisset betong - min. B20/25. Høye utrekksverdier men krever godkjente kant og innbyrdes avstand.
YDERLIGERE OPLYSNINGER

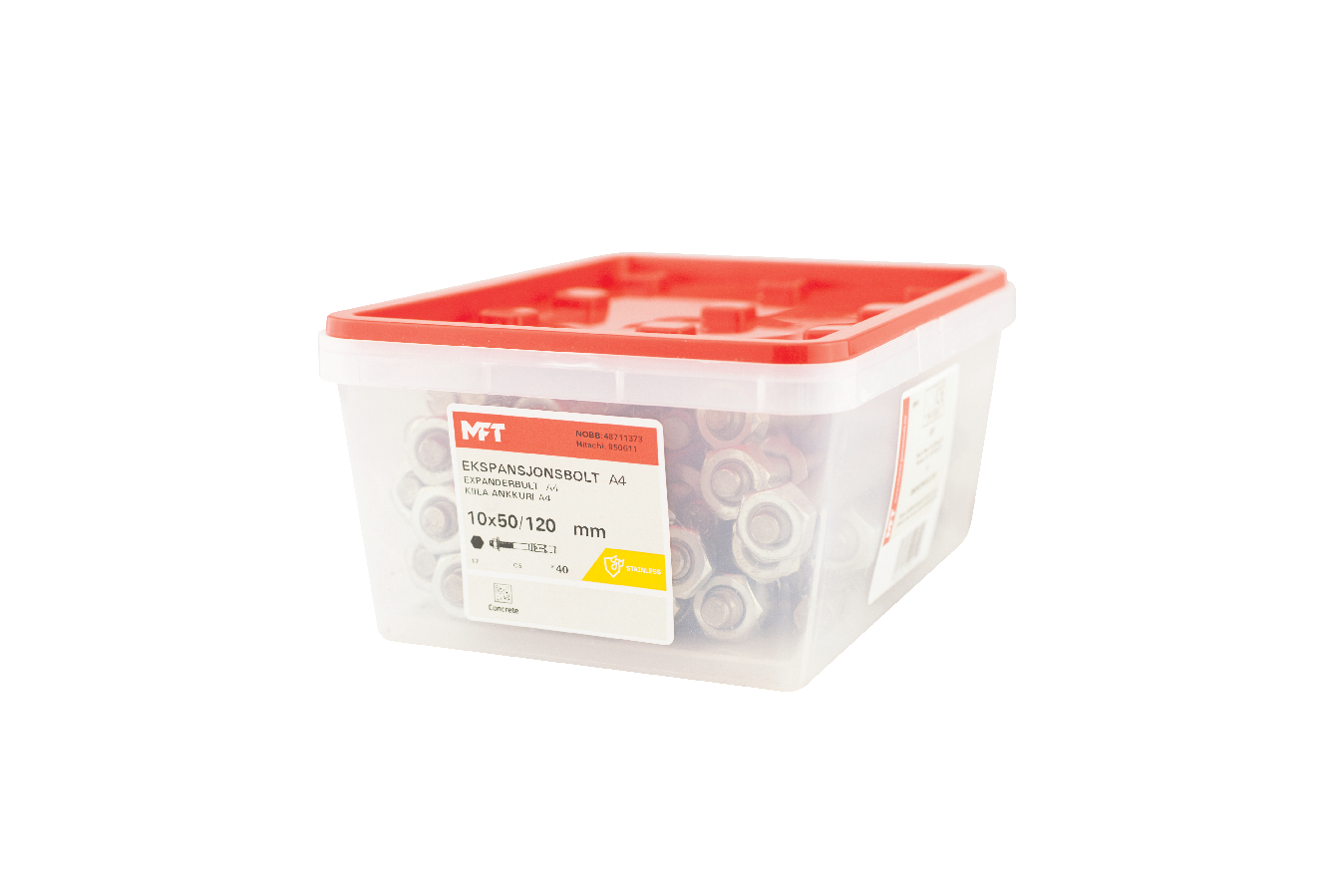

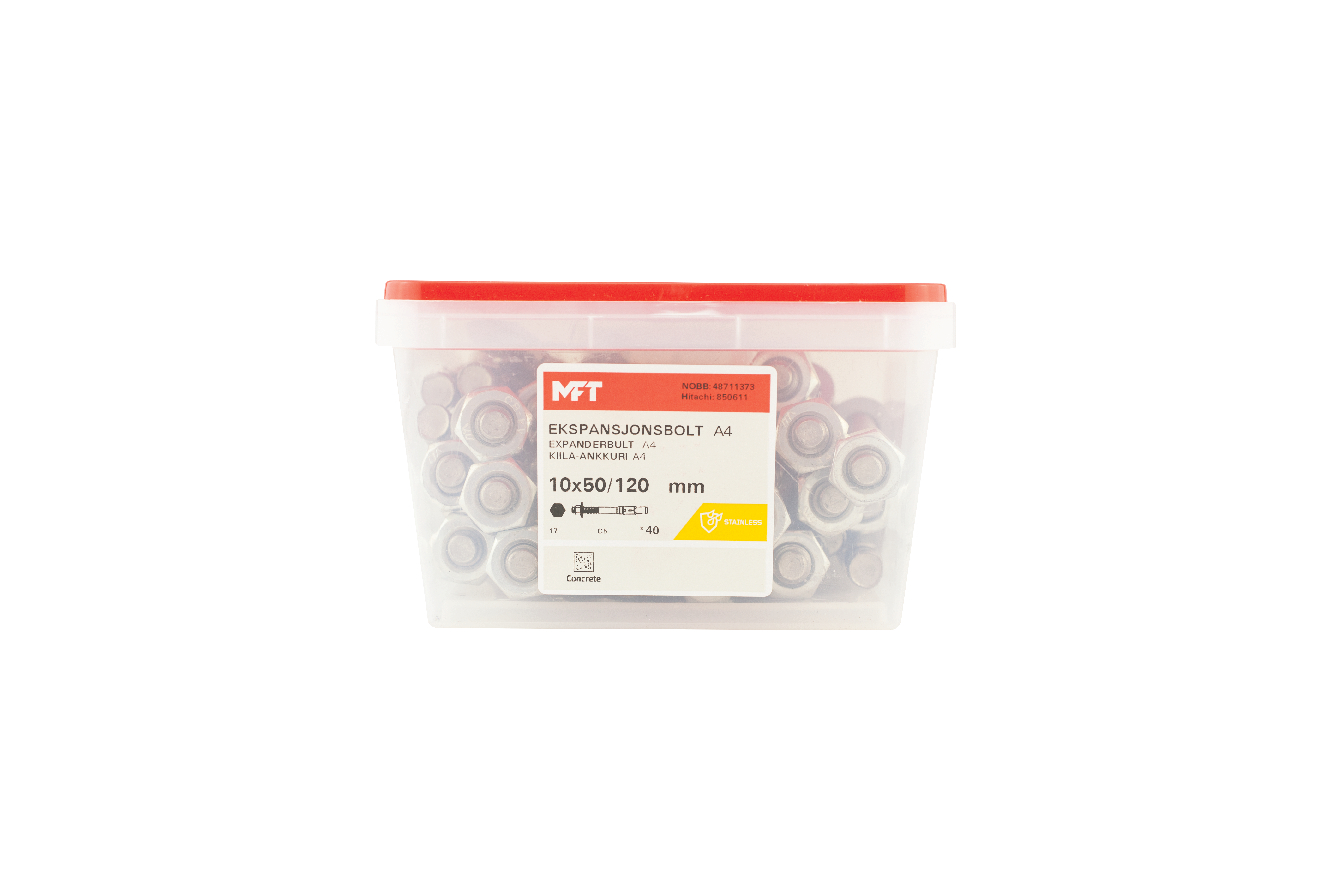

MFT Ekspansjonbolt ETA-13/0370 teknisk vurdering og CE-merket. Leveres i solid plasteske. Innhold 40 stk/eske.

MFT Ekspansjonsbolt Syrefast A4 er bergnet for innfesting av stål og tredetaljer som beslag, rigler, rekkverk, sviller, beslag mot urisset betong i utsatte og harde miljøer, kyst, sjø og industri. MFT ekspansjonbolt skal brukes i borhull som er lik boltens diameter, dvs gjennomgående montering. Mutteren dras til når bolten er banket inn og flukter med festeobjektet. Ved tiltrekking drar boltens nedre koniske del seg over klipset og gir ekspansjon.

Dim. Mont. dyb. Max udtræk B20/25 Max udtræk B30/35 Max udtræk B40/50 Max skær B20-B60 Tiltr.- mom. Top nr.
M6 30 1,3 kN 1,5 kN 1,7 kN 1,3 kN 6 Nm 10
M6 35 1,6 kN 1,9 kN 2,1 kN 2,5 kN 6 Nm 10
M8 30 1,4 kN 1,6 kN 1,4 kN 1,4 kN 15 Nm 13
M8 40 3,6 kN 4,2 kN 6,4 kN 6,4 kN 15 Nm 13
M10 35 2,5 kN 3,1 kN 3,5 kN 252 kN 25 Nm 17
M10 50 5,7 kN 7,0 kN 8,0 kN 10,1 kN 25 Nm 17
M12 45 3,5 kN 4,3 kN 4,9 kN 3,5 kN 50 Nm 19
M12 60 11,1 kN 13,5 kN 15,7 kN 14,8 kN 50 Nm 19
M16 65 6,0 kN 7,3 kN 8,5 kN 6,0 kN 100 Nm 24
M16 85 16,7 kN 20,4 kN 23,5 kN 27,5 kN 100 Nm 24
